必看！49张野外地质现象高清图

智联经纬

【能源人都在看，点击右上角加“关注”】

01

葡萄牙海岸角度不整合

当下伏地层形成以后，

由于受到地壳运动而产生褶皱、断裂、

弯曲作用、岩浆侵入等造成地壳上升，

遭受风化剥蚀。

当地壳再次下沉接受沉积后，

形成上覆的新时代地层。

上覆新地层和下伏老地层产状完全不同，

其间有明显的地层缺失和风化剥蚀现象。

这种接触关系叫角度不整合接触。

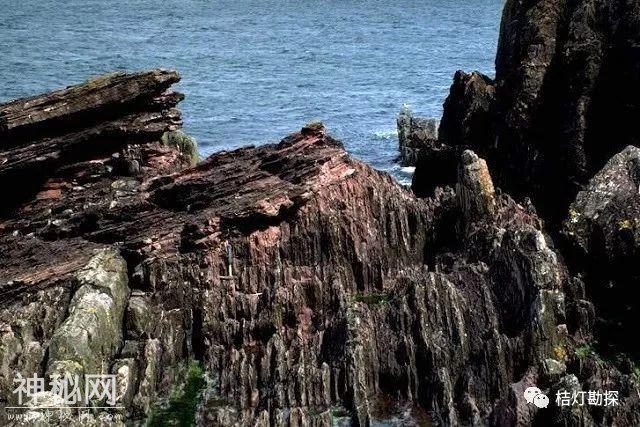

02

加里东造山带的角度不整合

这种接触关系的特征是：

上、下两套地层的产状不一致

以一定的角度相交；

两套地层的时代不连续，

两者之间有代表长期风化剥蚀与

沉积间断的剥蚀面存在。

03

海侵和海退露头

海侵的结果，

常形成地层的海侵序列：

其沉积物自下而上，

由粗变细或由碎屑岩变为碳酸盐岩。

而海退序列由下至上一般是：

沉积物由细变粗或

由碳酸盐岩变为碎屑岩。

04

美国亚利桑那州交错层理

交错层理通常也称为斜层理。

它是由一系列斜交于层系界面的纹层组成，

斜层系可以彼此重叠、

交错、切割的方式组合。

05

东格陵兰岛片麻岩

片麻岩是由岩浆岩或

沉积岩经深变质作用而成的岩石。

06

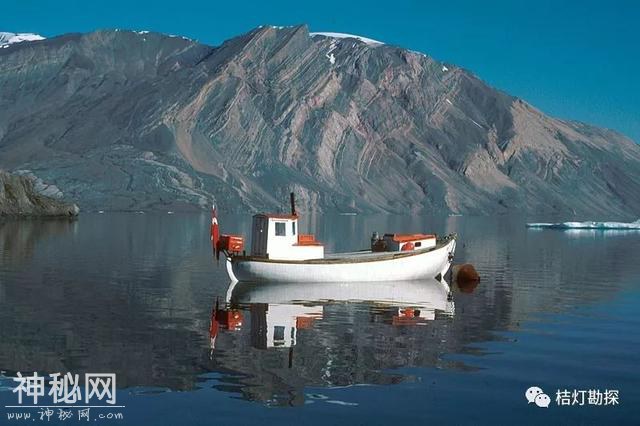

东格陵兰岛倾斜岩层

为前寒武纪沉积岩的倾斜岩层，

最初沉积在海底，

大约在4亿年前被提升到现在的位置，

在最近的5000万年中才被侵蚀暴露。

07

东格陵兰岛双壳类化石

在侏罗纪地层中

发现的化石双壳类动物表明，

大约1.6亿年前，

温暖的浅海盛行于东格陵兰岛。

08

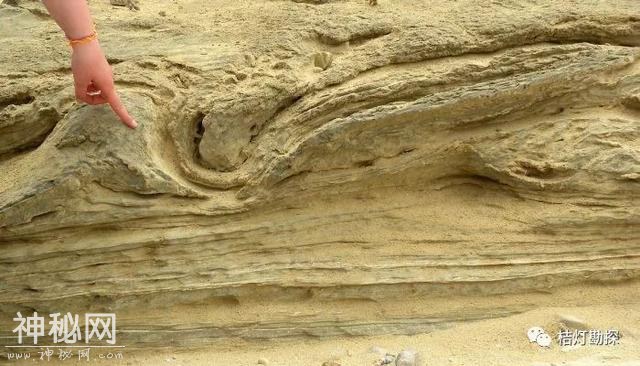

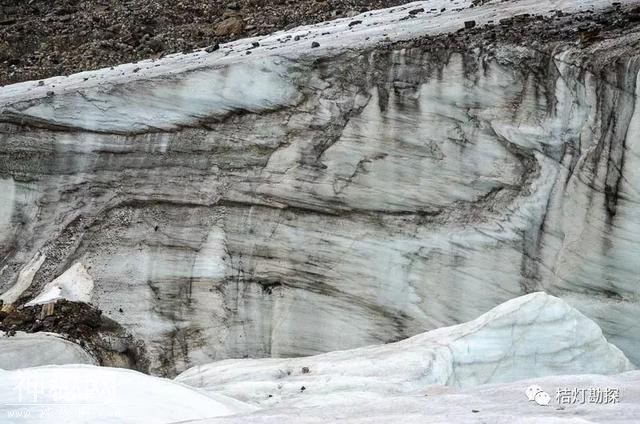

冰碛褶皱。

冰碛在冰川堆积作用过程中，

所挟带和搬运的碎屑构成的堆积物，

又称冰川沉积物。

09

油页岩露头

油页岩（又称油母页岩）

是一种高灰分的含可燃有机质的沉积岩。

10

劈理折射

劈理折射是指

由于岩石能干性或岩层厚度的差异，

层间发育的劈理与岩层面之间的夹角

会出现不同角度的变化，

从而造成的一种现象。

11

意大利亚平宁山脉正断层

正断层是地质构造中断层的一种。

断层形成后，上盘相对下降，

下盘相对上升的断层称正断层。

12

西班牙塔伯纳斯盆地正断层

13

蒙古阿尔泰戈壁小逆冲断层

逆冲断层常常显示出

强烈的挤压破碎现象，

形成角砾岩、碎粒岩和

超碎裂岩等断层岩。

14

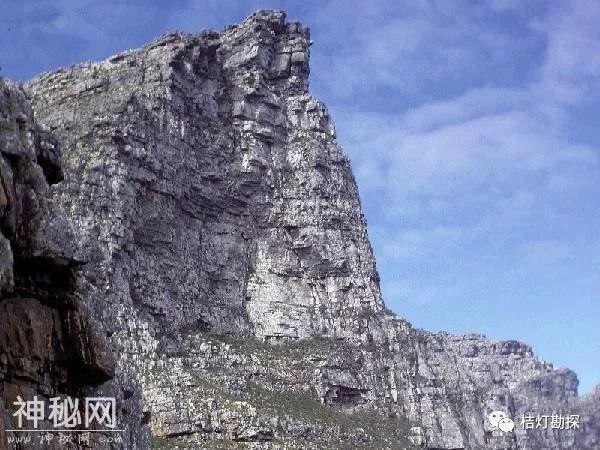

南非桌山砂岩

南非桌山的悬崖是由

几百米干净的白色砂岩构成的，

大部分是在大约4.5亿年前的

浅海岸边以沙洲的形式堆积而成。

15

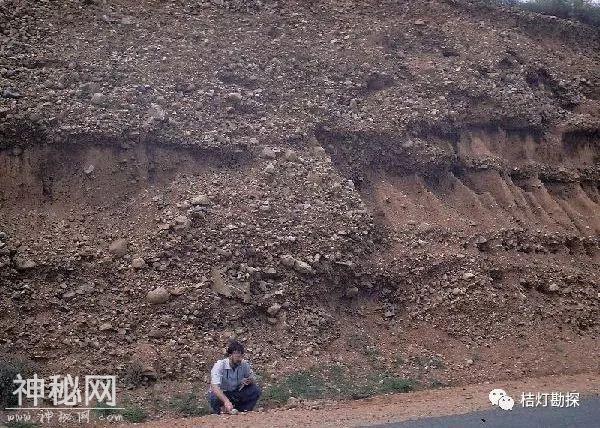

砾岩

16

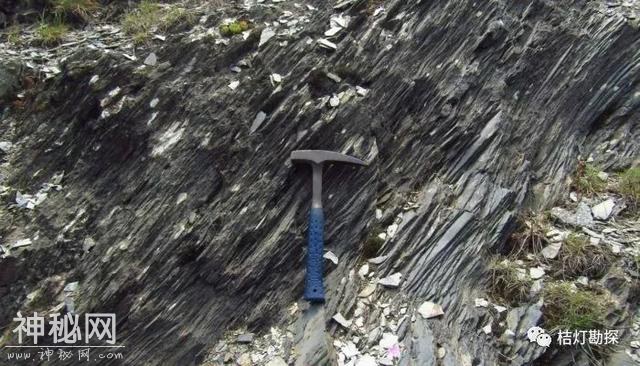

页岩

17

黄铁矿

黄铁矿是铁的二硫化物。

黄铁矿因其浅黄铜色和

明亮的金属光泽，

常被误认为是黄金。

18

窗棂构造

窗棂构造(mullion structure)

是强硬岩层组成的形似一排棂柱的

半圆柱状大型线状构造。

19

窗棂构造

20

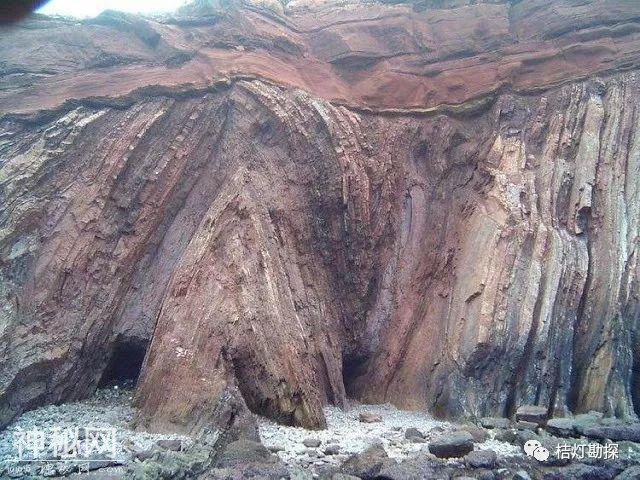

倒转褶皱

倒转褶皱是指轴面倾斜，

两翼向同一方向倾斜，

一翼产状正常，

另一翼产状倒转的褶皱。

21

泥岩

泥岩是指弱固结的黏土

经过中等程度的后生作用

（如挤压作用、脱水作用、

重结晶作用和胶结作用）

形成强固结的岩石。

22

石灰岩

石灰岩简称灰岩，

以方解石为主要成分的碳酸盐岩 。

23

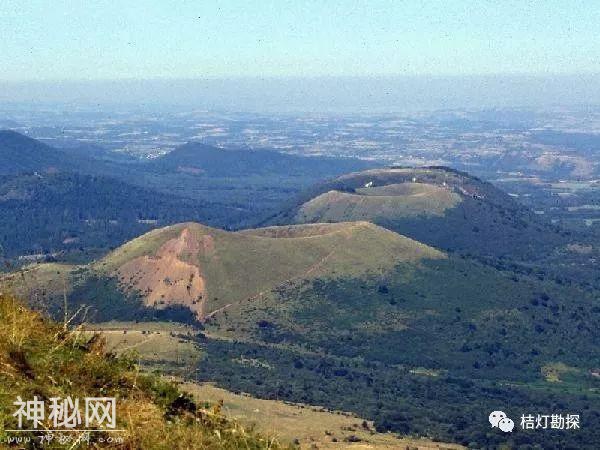

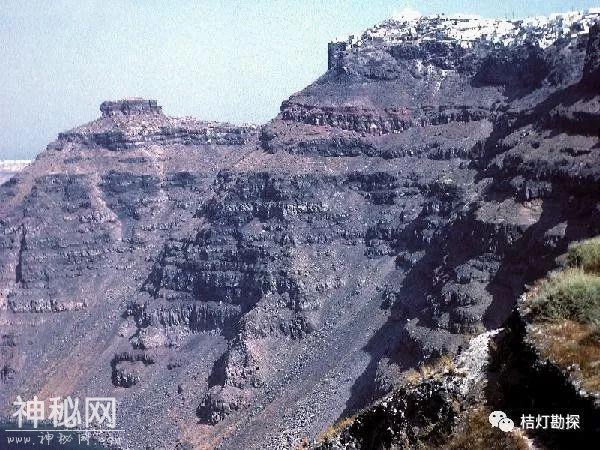

火山

火山是一种常见的地貌形态，

由地下熔融物质及其携带的

固体碎屑冲出地表后堆积形成的山体。

24

凝灰岩

凝灰岩是一种火山碎屑岩，

其组成的火山碎屑物质有50%以上

的颗粒直径小于2毫米

25

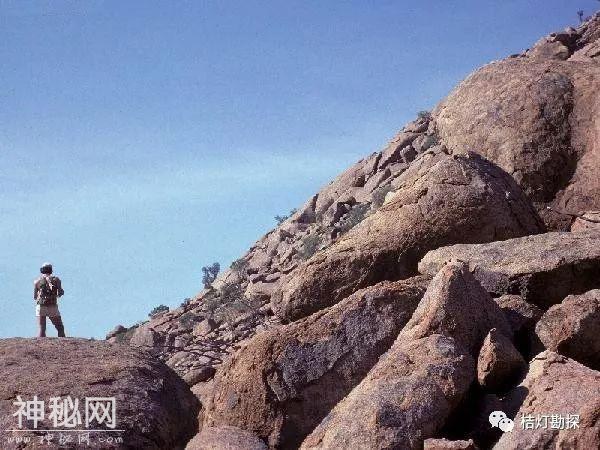

花岗岩

花岗岩属于酸性岩浆岩中的侵入岩，

这是此类中最常见的一种岩石。

26

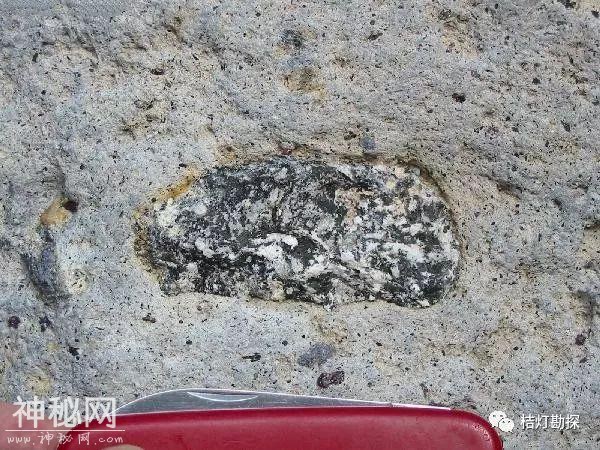

熔岩中的变质岩

由变质作用所形成的岩石。

是由地壳中先形成的岩浆岩或沉积岩，

在环境条件改变的影响下，

矿物成分、化学成分以及

结构构造发生变化而形成的。

27

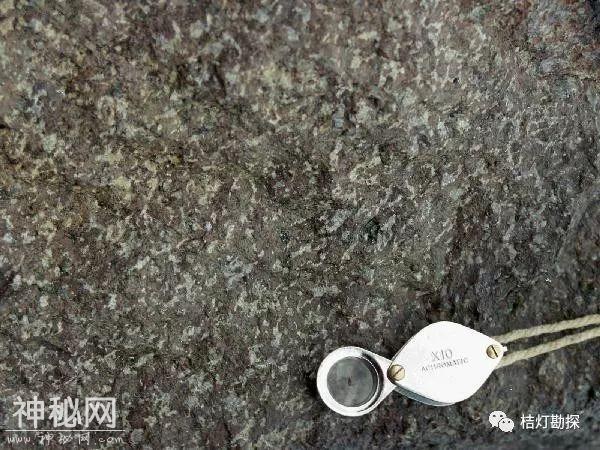

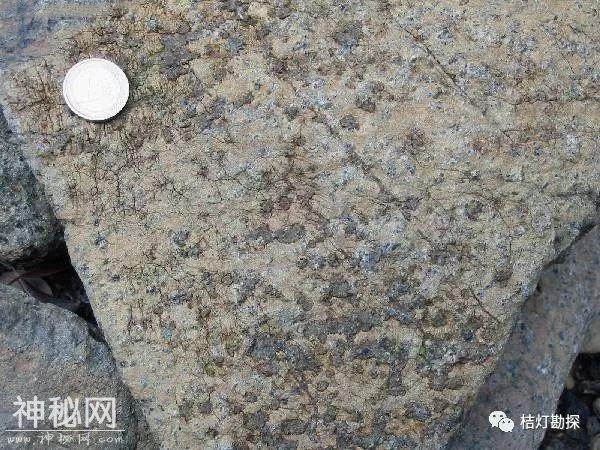

辉长岩

辉长岩是一种基性深成侵入岩，

主要由含量基本相等的

单斜辉石和基性斜长石组成。

28

橄榄岩

橄榄岩是存在于上地幔的一种岩石。

地幔在海洋闭合时会产生露头，

这也就是为什么我们在山脉中会遇到它，

通常会变质为蛇纹岩。

29

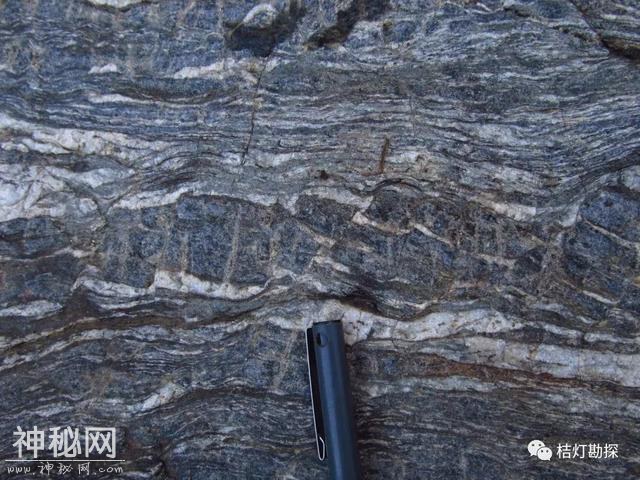

片麻岩

片麻岩是由岩浆岩或沉积岩

经深变质作用而成的岩石。

具有暗色与浅色矿物相间呈定向或

条带状断续排列的片麻状构造特征，

呈变晶结构。

30

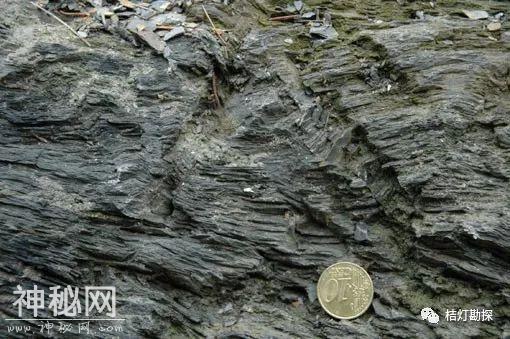

片岩

片岩是具有典型的

片状构造的变质岩一种，

是区域变质的产物。

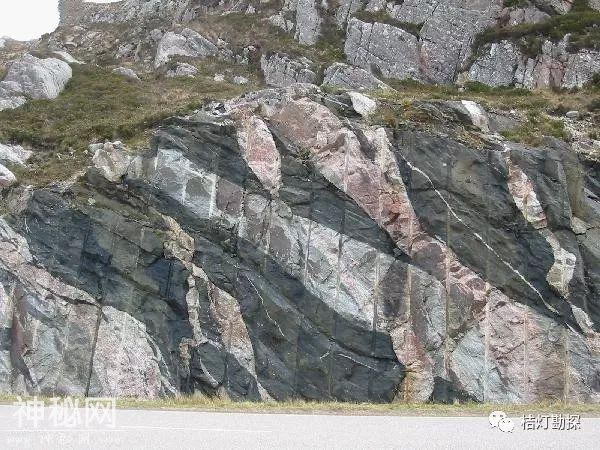

31花岗岩切割片麻岩

32背斜

背斜外形上一般是向上突出的弯曲。

岩层自中心向外倾斜，

核部是老岩层，两翼是新岩层。

33加拿大大理石褶皱

34希腊石灰岩褶皱

35美国加州彩虹盆地向斜

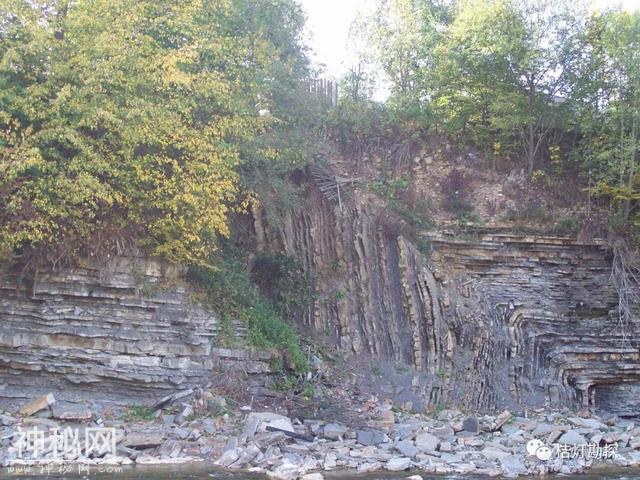

36乌克兰喀尔巴阡山不对称褶皱

37叠层石

叠层石是是由藻类在生命活动过程中，

将海水中的钙、

镁碳酸盐及其碎屑颗粒粘结、

沉淀而形成的一种化石。

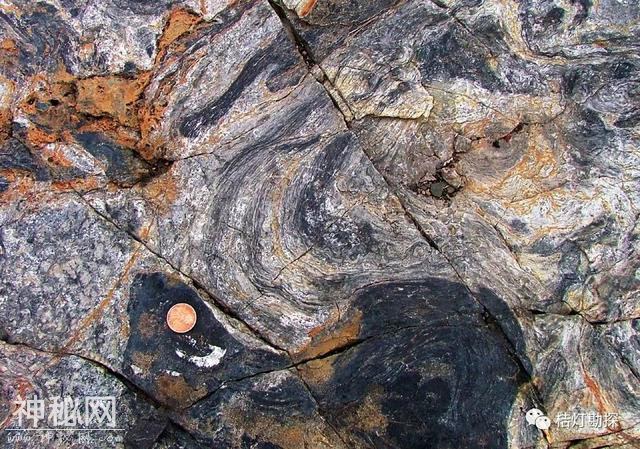

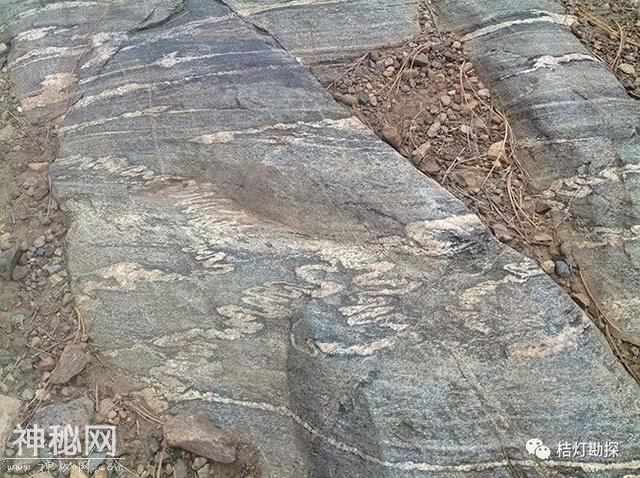

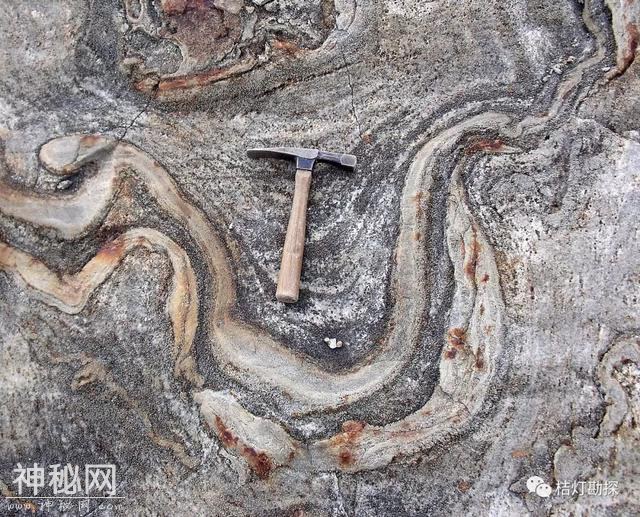

38肠状褶皱

肠状褶皱一般指发育在区域变质岩地区，

并特别是发育在混合岩化作用较强地区的

呈肠状弯曲的小型流褶皱。

39粒级层理

粒级层理又称递变层，

是指沉积物在沉积作用过程中，

颗粒发生分选并在岩层垂直方向上

颗粒大小呈韵律性变化的分布。

40格拉纳达盆地第四纪沉积

41法国阿尔卑斯侏罗纪石板

42

意大利拉斯佩齐亚角砾岩

43意大利厄尔巴岛花岗岩

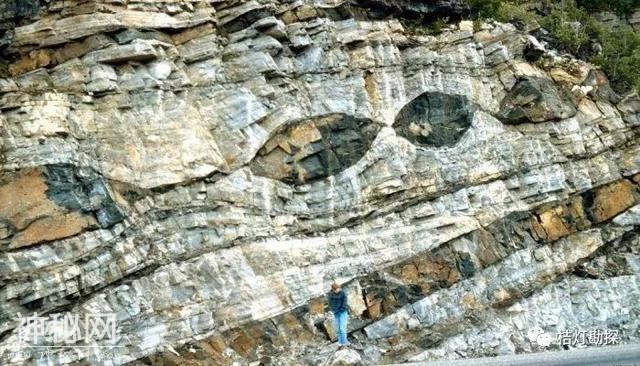

44挪威香肠构造

香肠构造又称石香肠构造，

是指变形期间，当较强的岩层伸展和拉长时，

可能分隔成一些岩块或

形成被狭窄的“颈”分离开的透镜状或枕状构造。

45意大利蓬比安卡石英脉

46意大利埃尔巴岛角闪石岩层

47意大利蓬比安卡香肠构造

48以色列震积岩

震积岩指由地震触发的沉积形成的岩石。

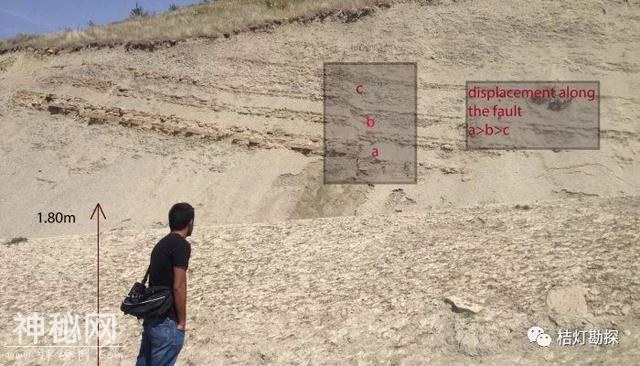

49生长断层

落差随深度显著增长，

从上升盘到下降盘(见断层上盘与下盘)

其相关部分厚度大为增加的断层。
