CAD外部参照怎么用，什么是外部参照，和块有什么区别？

susaniou

外部参照是指将一幅图以参照的形式引用到另外一个或多个图形文件中，外部参照的每次改动后的结果都会及时的反映在最后一次被参照的图形中，另外使用外部参照还可以有效的减少图形的容量，因为当用户打开一个含有外部参照的文件时，系统仅会按照记录的路径去搜索外部参照文件，而不会将外部参照作为图形文件的内部资源进行储存。

外部参照与图块有着实质的区别，用户一旦插入图块，此图块就永久地被插入到当前图形中，并不随原始图形的改变而更新，而外部参照文件的信息并不是直接将图形信息加入到当前图形文件中，而只是记录引用的关系和路径，与当前文件建立一种参照关系。

一、外部参照的概念

1、假如你画了一个主视图，一个左视图，都是你画的，在一个dwg文件中，那就不存在外部参照的问题。理解这一点没有问题吧。

2、假如你只画主视图，左视图由他人画，且保存为独立的dwg文件。这时你在你的主视图中使用外部参照，调用他画好的左视图，一道显示在你的图纸中。注意“调用”二字。

3、你每次打开你的主视图，主视图和左视图都一道显示，但左视图不是你的图形，调用而来，左视图如果被他修改，你这里的显示会自动更新，左视图如果被他删除，你这里就无法显示，但提示左视图的路径。注意：你不能修改左视图！

二、为什么要这样做，也就是外部参照有什么作用

1、标准化

图纸中有的内容是不变的，或统一变化。例如图框，所有图纸的图框都是一样的，这是可以用模板、块的，但应用外部参照的话，你修改了图框，图纸的图框会自动更新。

2、协同设计

画上面的三视图，一个人足矣。但如果画很复杂的图纸，需要一人画一部分，大家协同，比如三个技术员画三个部分，工程师用外部参照看他们画的对错和进度，就很方便。工程师处显示的是三个图，而每个技术员只管一个图。外部参照为协同设计提供了方便，不然的话，三个人要把图一道拿到工程师那里去。

3、切实理解块和外部参照的区别

如果一个小图形在大图纸中反复出现，比如建筑平面图中的门窗，这时你先画好门窗，做成块，在画大图时用“插入块”把事先做好的门窗块插进来，避免重复画小图，但块插入后就成了大图的一部分，随着大图一道保存，块是被插入的，不是调用，而外部参照是调用而不是插进来。

三、一步步跟我做外部参照

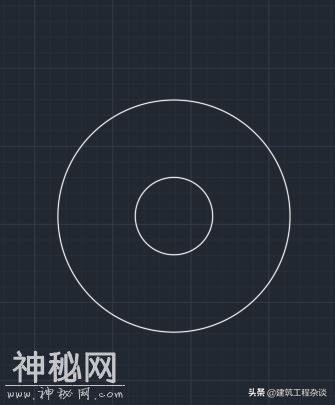

1、画一个主视图，保存为01.dwg；画一个左视图，保存为02.dwg，这就是二个人在各自画图，互不干涉。

2、在主视图中使用外部参照。

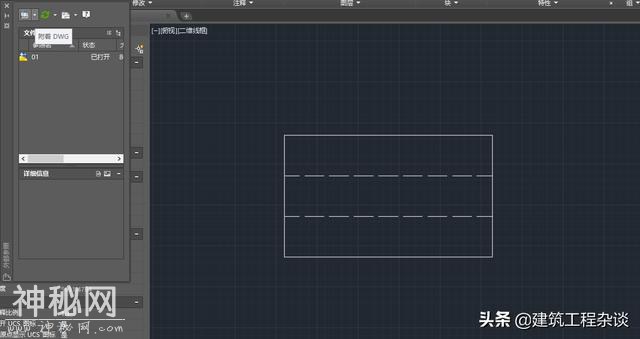

用“插入”/“外部参照”菜单命令，或XR命令打开外部参照管理器。

点击“附着dwg”。

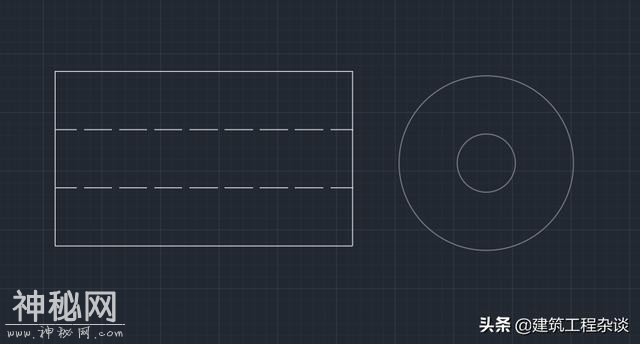

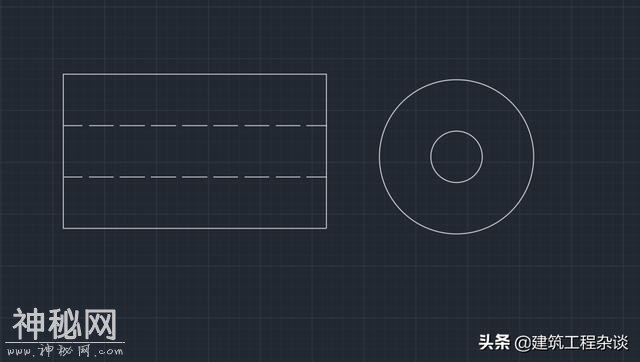

打开“选择参照文件”，找到02.dwg，选择“参照类型”为“附着型”，选择“插入点”为“在屏幕上指定”，在左视图的位置点击，左视图就附着在主视图的右侧。

其它就不要多说的了。到此应该会做的。

也可以直接用XA命令。

END
